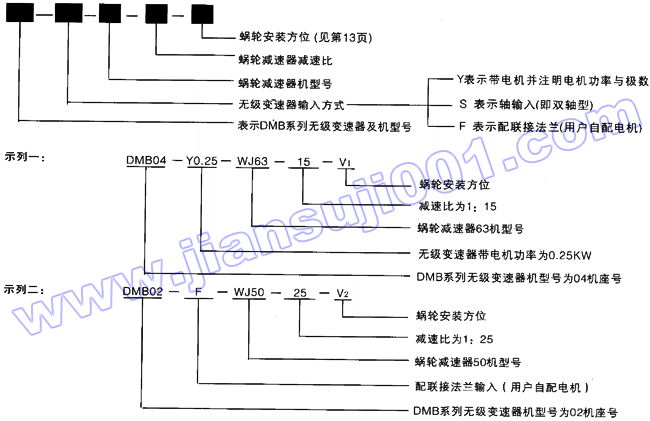

DMB系列無級變速機配WJ系列螺輪減速機機型表示方法及安裝方位示例

DMB系列無級-配WJ系列蝸輪減速機外型及安裝尺寸

DMB系列無級配WJ系列蝸輪減速機傳動能力表

第一系列配置

機型號	WJ系列蝸輪減速器的減速比l
	7.5	10	15	20	25	30	40	50	70	100
	輸出轉矩n.m
DMB02-Y 0.12-Wj63	30～4.8	40～6.4	56～9.0	75～12	94～15	105～16	140～22	175～28	227～36	250～40
DMB02-Y 0.18-Wj63	36～30	48～8	66～11	90～15	112～18	126～21	168～28	210～35	270～45	300～50
DMB04-Y 0.25-Wj75	60～9.6	80～13	112～18	150～24	187～13	210～34	280～45	350～56	455～75	500～80
DMB04-Y 0.37-Wj75	72～12	96～15	135～22	180～29	225～36	252～40	336～54	420～67	546～87	600～96
DMB07-Y 0.55-Wj90	120～19	160～26	224～36	300～48	374～60	420～68	560～90	700～112	910～145	1000～160
DMB07-Y 0.75-Wj90	144～24	190～30	270～44	360～58	450～72	500～80	670～108	840～130	1090～174	1200～190
DMB15-Y 1.10-Wj110	240～38	320～52	448～72	600～96	750～120	840～139	1120～180	1400～224	1820～290	2000～320
DMB15-Y 1.50-Wj110	300～48	400～64	560～90	750～120	940～150	1050～168	1400～224	1750～280	2275～364	2500～400
當無級輸入電機為4p 時，其輸出轉數r/min	6.5～130	3.3～66	2.2～44	1.65～33	1.3～26	1.1～22	0.82～16.4	0.60.65～13	0.47～9.4	0.33～6.6

第二系列配置

機型號	WJ系列蝸輪減速器的減速比l
	7.5	10	15	20	25	30	40	50	70	100
	輸出轉矩n.m
DMB02-Y 0.12-Wj50	30～4.8	40～6.4	56～9.0	75～12	94～15	105～16	140～22	175～28	227～36	250～40
DMB02-Y 0.18-Wj50	36～30	48～8	66～11	90～15	112～18	126～21	168～28	210～35	270～45	300～50
DMB04-Y 0.25-Wj63	60～9.6	80～13	112～18	150～24	187～13	210～34	280～45	350～56	455～75	500～80
DMB04-Y 0.37-Wj63	72～12	96～15	135～22	180～29	225～36	252～40	336～54	420～67	546～87	600～96
DMB07-Y 0.55-Wj75	120～19	160～26	224～36	300～48	374～60	420～68	560～90	700～112	910～145	1000～160
DMB07-Y 0.75-Wj75	144～24	190～30	270～44	360～58	450～72	500～80	670～108	840～130	1090～174	1200～190
DMB15-Y 1.10-Wj90	240～38	320～52	448～72	600～96	750～120	840～139	1120～180	1400～224	1820～290	2000～320
DMB15-Y1. 50-Wj90	300～48	400～64	560～90	750～120	940～150	1050～168	1400～224	1750～280	2275～364	2500～400
當無級輸入電機為4p 時，其輸出轉數r/min	6.5～130	3.3～66	2.2～44	1.65～33	1.3～26	1.1～22	0.82～16.4	0.60.65～13	0.47～9.4	0.33～6.6

注：輸出轉矩欄中的數值，分為非陰隱部分與陰陷部分�；蟹顷幭莶糠謾谥械臄�(shù)值完全可作為選用扭矩來選擇。因輸出轉矩而輸出轉速變化而變化。在陰陷欄中的高數值已超過該型減速器的許用扭矩，而低數值還遠遠未有超過。所以選型時要注意該型號的許用扭矩值，超過許用扭矩只能作輸出轉速來選擇。

頁次：1/1 每頁10條共3條信息分頁：[1]

上海鋇邇杰仕傳動設備有限公司

電話：021-61022822 傳真：021-56350538 地址：上海市寶山區真北路4333弄46號

減速機減速機超市 Reducer - Gearbox

機型號	DMB系列無級尺寸
	H0	A1	A0	B0	A	B1	W	L1	L3	e2	b2	C2	h	1	E1	D
DMB02-Wj50	75	46	160	105	190	140	260	187	30	25	14	5	16	4	25	95
DMB02-Wj63
DMB04-Wj63	90	48	175	120	205	160	270	205	36	30	14	5	16	5	32	110
DMB04-Wj75
DMB07-Wj70	106	50	180	145	210	190	305	212	48	30	19	6	22	5	42	130
DMB07-Wj90
DMB015-Wj90	125	55	200	160	240	210	315	232	44	40	24	8	27	5	52	130
DMB015-Wj110

機型號							WJ系列蝸輪部份尺寸
機型號	D1	D2	d3	c3	b3	L2	L	H	B	H1	H2	H3	d1	C1	b1
DMB02-Wj50	115	140	11	12.8	4	詳見電機一覽表	120	145	94	50	35	90	25	28	8
DMB02-Wj63	115	140	11	12.8	4		145	`175	112	63	40	100	25	28	8
DMB04-Wj63	130	160	14	16.3	5		145	175	112	63	40	100	25	28	8
DMB04-Wj75	130	160	14	16.3	5		175	206	120	75	45	120	28	31	8
DMB07-Wj70	165	200	19	21.8	6		175	206	120	75	45	120	28	31	8
DMB07-Wj90	165	200	19	21.8	6		210	240	140	90	46	135	35	38	10
DMB015-Wj90	165	200	24	27.3	8		210	240	140	90	46	135	35	38	10
DMB015-Wj110	165	200	24	27.3	8		252	294	155	110	57	160	42	45	12
